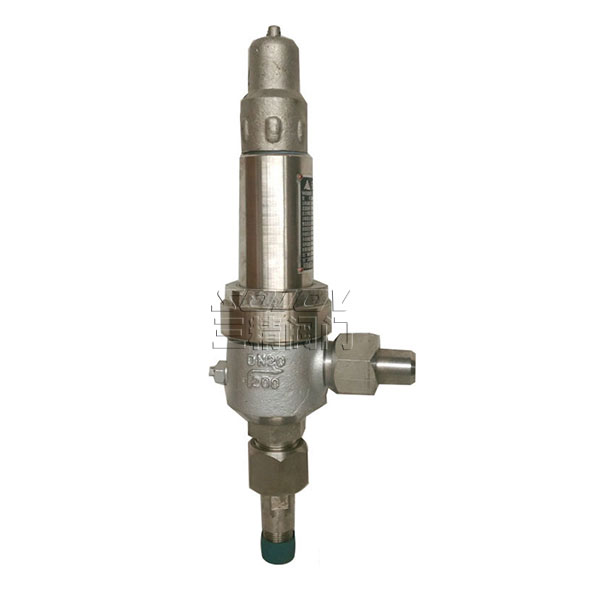

彈簧微啟式高壓安全閥,焊接式安全閥A61Y
型號：A61Y
公稱通徑：10MM-25MM
使用壓力：16MPA-32MPA
連接方式：焊接式.帶活動接頭
形式：彈簧式
主要功能：泄壓保護作用
使用介質：空氣、石油氣、腐蝕性氣體
材質：鑄鋼.不銹鋼
標準：機械部標準或定做非標
產品詳情
A61Y-160-320彈簧微啟式高壓安全閥(焊接式) 適用于工作溫度≤200℃的空氣、氨、石油氣等介質的設備和管路上A61Y-160P,A61Y-320P不銹鋼焊接安全閥型適用于溫度 ≤200℃有腐蝕性的氣體或液體的設備和管路上，作為超壓保護裝置。
|
焊接安全閥型號：A61Y |
焊接安全閥公稱通徑：10MM-25MM |
焊接安全閥 使用壓力：16MPA-32MPA |
|
焊接安全閥連接方式：焊接式.帶活動接頭 |
焊接安全閥形式：彈簧式 |
焊接安全閥主要功能：泄壓保護作用 |
|
焊接安全閥使用介質：空氣、石油氣、腐蝕性氣體 |
焊接安全閥材質：鑄鋼.不銹鋼 |
焊接安全閥標準：機械部標準或定做非標 |
彈簧微啟式高壓安全閥主要零部件材料
|
NO. |
零件名稱 |
A61H-C A61Y-C材料 |
A61Y-P材料 |
|
1 |
接頭 |
20 |
1Cr18Ni9Ti |
|
2 |
接頭螺母 |
35 |
1Cr18Ni9Ti |
|
3 |
閥座 |
2Cr13 |
1Cr18Ni9Ti |
|
4 |
閥體 |
35/35CrMoA |
1Cr18Ni9Ti |
|
5 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
|
6 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
|
8 |
閥桿 |
2Cr13 |
2Cr13 |
|
9 |
閥蓋 |
ZG230-450 |
1Cr18Ni9Ti |
|
10 |
調節螺桿 |
45 |
2Cr13 |
|
11 |
閥帽 |
ZG200-400 |
1Cr18Ni9Ti |
|
12 |
密封面材料 |
"Y"型堆焊Co基硬質合金,"H"型堆焊D507 |
|
彈簧微啟式高壓安全閥外形尺寸和連接尺寸
|
公稱壓力 |
公稱通徑 |
尺寸 |
||||||
|
do |
D |
D1 |
D2 |
L |
L1 |
H |
||
|
16 |
10 |
6 |
17 |
14 |
12 |
115 |
135 |
78 |
|
15 |
8 |
22 |
18 |
16 |
115 |
135 |
85 |
|
|
20 |
10 |
28 |
22 |
20 |
115 |
135 |
135 |
|
|
25 |
12 |
35 |
26 |
24 |
160 |
165 |
142 |
|
|
32 |
10 |
6 |
22 |
14 |
12 |
115 |
135 |
80 |
|
15 |
8 |
25 |
17 |
15 |
115 |
135 |
90 |
|
|
20 |
10 |
30 |
22 |
20 |
115 |
135 |
140 |
|
|
25 |
12 |
38 |
26 |
24 |
160 |
165 |
148 |
|
安全閥訂貨主要事項
安全閥介質, 壓力等級,開啟方式（全啟/微啟）設定起跳壓力,確定閥門尺寸,連接方式,標準最大耐溫,釋放流量/每小時,閥體材質,內部閥體結構,工作原理,安裝說明等相關技術資料.安全閥 選型主要依據就是（起跳壓力及整齊壓力流量溫度）口徑一般設計院會給出,而實際上通過蒸汽壓力,流量及起跳壓力,可以推測出安全閥的尺寸.一般會比設計院所選出的口徑小一號.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
三精閥門售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。
三精閥門訂購須知
1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢。
