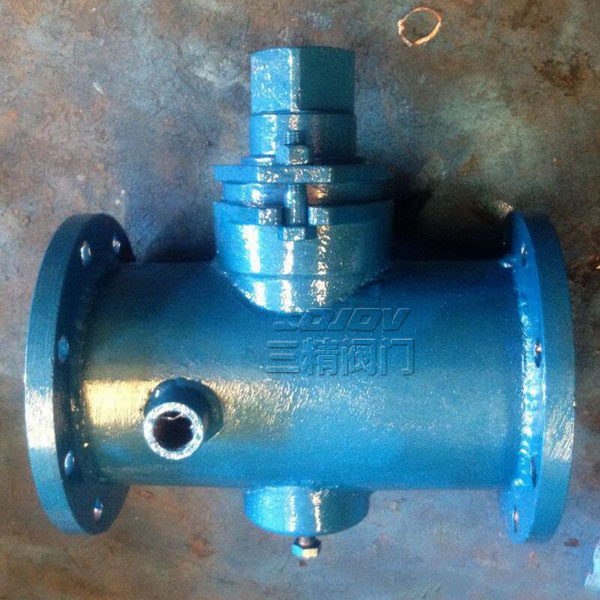

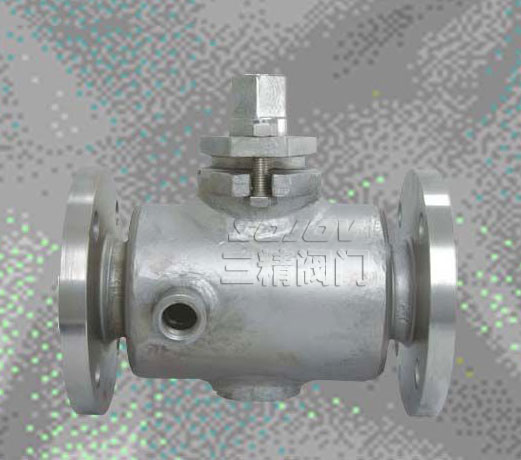

BX43W不銹鋼保溫旋塞閥
產品詳情
BX43W不銹鋼保溫旋塞閥概述
BX43W二通保溫旋塞閥的應用旋塞閥已廣泛應用于石油、化工、液化氣、食品、制藥、城建、等各部門，以及人們?nèi)粘Ｉ钪?由明科閥門自主研發生產的旋塞閥質量可靠、價格合理、售后服務完善。適用于各種輕重工業及樓宇管道。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形;而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。
BX43W不銹鋼保溫旋塞閥產品特點：
1、適用于經常操作，啟閉迅速、輕便。
2、流體阻力小。
3、結構簡單，相對體積小，重量輕，便于維修。
4、密封性能好。
5、不受安裝方向的限制，介質的流向可任意。
6、無振動，噪聲小。
主要零件
| 零件名稱 | 試閥體、塞子 | 填料 |
|
BX43W-1.0P BX43W-1.0R |
不銹鋼 | 石墨 |
| BX43W-1.0C | 鑄鋼 |
試驗壓力
| 型號 | 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 公稱壓力PN(MPa) | 適用介質 | 工作溫度(℃) | |
| 殼體 | 密封 | |||||
| BX43W-1.0p | 1.0 | 1.5 | 1.1 | 1.0 | 磷酸類等 | ≤250 |
| BX43W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蝕、弱腐蝕 | |
連接尺寸
| 口徑DN | L | D | D1 | D2 | Z-Φd |
| 20 | 150 | 105 | 75 | 55 | 4×14 |
| 25 | 160 | 115 | 85 | 65 | 4×14 |
| 32 | 190 | 135 | 100 | 78 | 4×18 |
| 40 | 200 | 145 | 110 | 85 | 4×18 |
| 50 | 220 | 160 | 125 | 100 | 4×18 |
| 65 | 280 | 180 | 145 | 120 | 4×18 |
| 80 | 300 | 195 | 160 | 135 | 4×18 |
| 100 | 340 | 215 | 180 | 155 | 8×18 |
| 125 | 350 | 245 | 210 | 185 | 8×18 |
| 150 | 400 | 280 | 240 | 210 | 8×23 |
| 200 | 480 | 335 | 295 | 265 | 8×23 |
| 250 | 530 | 390 | 350 | 320 | 12×23 |
| 300 | 610 | 440 | 400 | 368 | 12×23 |

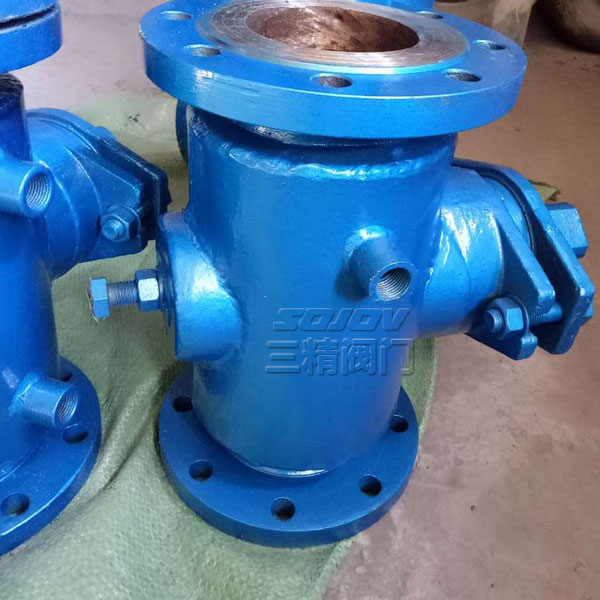

保溫閥門結構簡介
保溫閥門是在閥體焊裝一層金屬夾套，通過對金屬夾套內注入蒸汽、導熱油、冷卻水、冷氣等，使閥體的介質在常溫、升溫、降溫等條件下，達到所需要的溫度，起到保溫或保冷的作用。保溫閥門是用在常溫下會凝固的高粘度、蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。
保溫閥門作用原理
保溫閥門具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫閥門在石油、化工、冶金、制藥等各類系統中得到較多應用，有效降低管路中介質熱量的損失，防止介質結晶、凝固等相象的出現。保溫閥門的作用是在溫度高或低的情況下通過閥門時，保溫閥門內的物質對介質產生保溫效果，使介質不會凝結或粘在閥體內部，讓閥門的啟閉能正常運作。
保溫閥門分類
三精閥門產品符合GB、DIN、ANSI等國際標準。保溫閥門還分為：保溫球閥、保溫閘閥、保溫蝶閥、保溫放料閥、保溫截止閥、保溫止回閥、保溫過濾器。保溫閥門等。產品使用范圍廣、適合大小口徑、品種齊全。由于保溫閥門的品種繁多，詳細的結構原理可質詢本公司的技術工程師。
保溫閥門標準
閘閥：設計與制造【GB12234】
旋塞閥：設計制造標準【GB/T 22130】
截止閥：設計制造標準【GB/T 12234】
球閥：設計制造標準【GB/T12224、ASME B 16.34】
