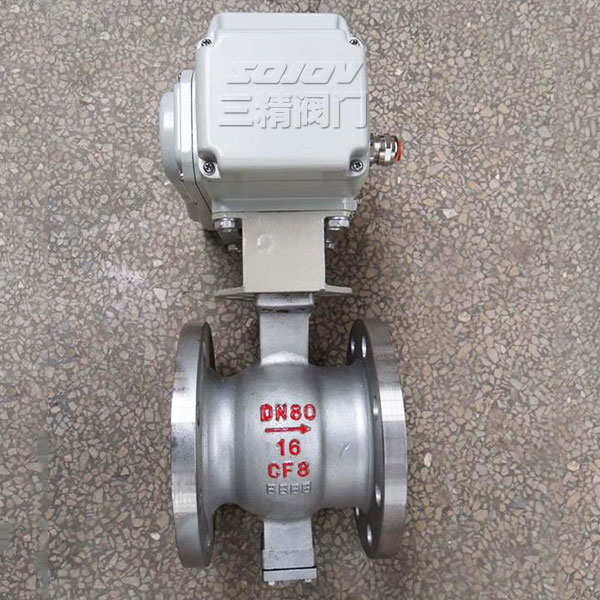

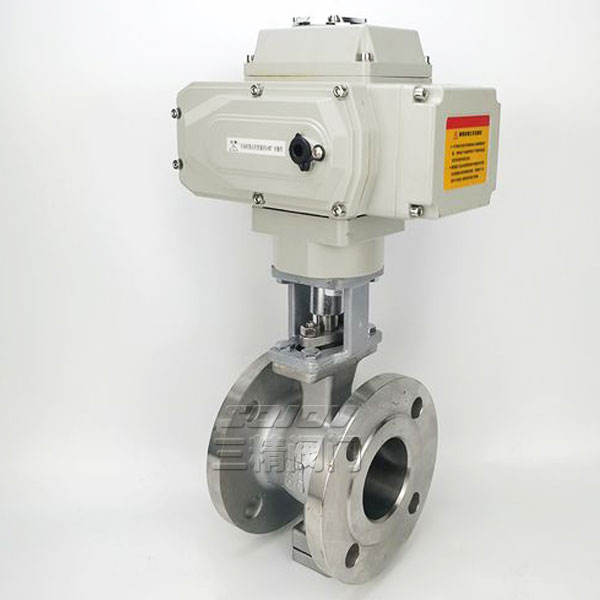

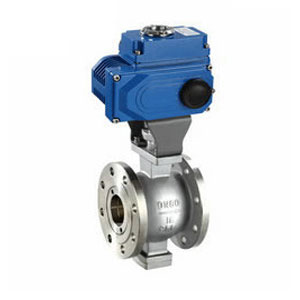

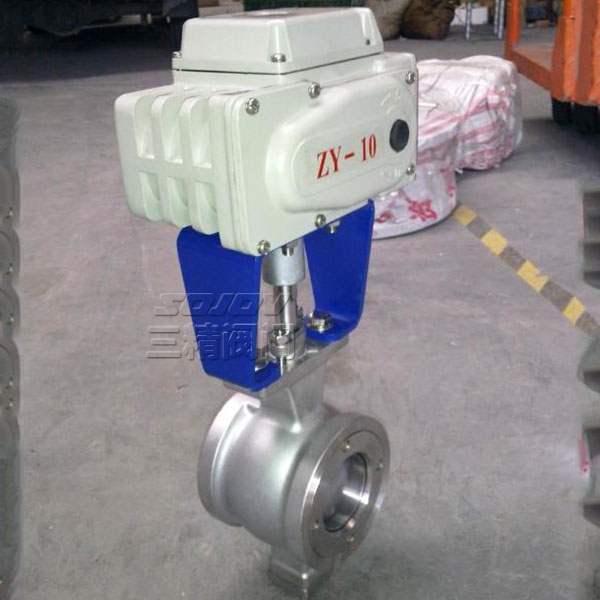

VQ947F電動V型球閥
品牌：三精閥門
閥門型號：VQ947F，VQ947H
通徑規格：DN25～DN300
結構形式：V型球芯
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN10、PN16、PN25、PN64
適用溫度：-40℃～450℃
應用范圍：油品、粘性流體、漿料、含纖維及粉粒狀介質
產品特點：剪切功能，使用范圍廣，具有可靠的調節控制能力
產品詳情
電動V型球閥概述
電動V型球閥是一種球芯為V型結構的高性能V型調節閥，它的V型開口可與閥座流道形成各種不同的V型角度，實現對管路介質各項參數的比例式精準調節。電動V型調節球閥關閉時，V型切口能夠輕松切斷管道內的各種紙漿或纖維等粘稠介質，有效保證管路的流通，又能防止球閥球芯卡死的現象。電動V型球閥調節流量有近似等百分比或者線性的流量特性，V型口角度可定制，滿足更精確的截斷特性和控制功能。
電動V型球閥優點
1、電動V型球閥的V型缺口球芯與金屬閥座之間具有極佳的剪切功能，特別適用于含纖維質流體、微小固體顆粒、料漿類流體等介質的工業管道中做自控調節和切斷控制。
2、電動V型調節閥可調范圍較廣，有近似等百分比或者線性的流量特性，還具有可靠的定位能力。
3、電動V型調節球閥特有的V型閥芯結構改善了傳統球閥的控制性問題，使介質流量通過V型閥芯開口之間的開度得到了更精密的控制。
電動V型調節閥技術參數
| 公稱通徑 | DN25～DN300(MM) |
| 公稱壓力 | PN1.0、1.6、2.5、6.4MPa |
| 連接形式 | 法蘭式連接 |
| 閥芯結構 | V 型缺口閥芯 |
| 動作范圍 | 0-90度 |
| 流量特性 | 近似等百分比、直線特性 |
| 泄露量Q |
軟密封：零泄露；硬密封：≤額定Cv×0.001%
|
| 開關時間 | 8秒-15秒-30秒-60秒（可根據要求定制） |
| 閥體材質 | 碳鋼WCB、不銹鋼304、不銹鋼316 |
| 適用溫度 | 軟密封：-29～+150℃ 硬密封：-150～+450℃ |
| 作用形式 | 智能調節型(4～20mA模擬量信號控制)、無源觸點信號 |

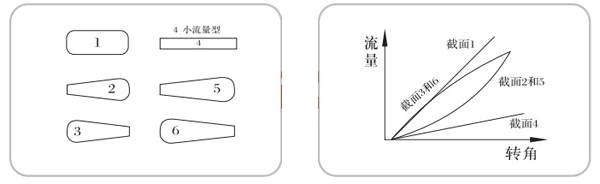

電動V型球閥流道的截面形狀及流量特性示意圖
電動V型球閥流量特性
| 公稱通徑 | 25 | 50 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 流量系數（Kv） | 30 | 90 | 387 | 600 | 965 | 1567 | 2400 | 3900 | |
