AX46F先導式安全閥安裝要求及零件材料
時間：2020/6/6 13:44:27 來源：三精閥門 瀏覽數：4547
AX46F先導式安全閥是—種非直接載荷式安全閥。由主閥和導閥(又稱“副閥”)組成，主閥依靠從導閥排出的介質來驅動，由于系統內的壓力呈脈沖形式，所以又被稱為“脈沖式安全閥”。從單獨來看，導閥本身也是一種直接載荷式安全閥。當介質匝力達到導閥的開啟壓力時，導閥先行開啟，排出的介質從旁通管進入主閥。
AX46F先導式安全閥安裝要求
1、額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥。可分式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。
2、安全閥應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。
3、先導式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘?shù)难b置。
4、對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。
5、安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。
6、安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔 作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。
AX46F先導式安全閥零件材料

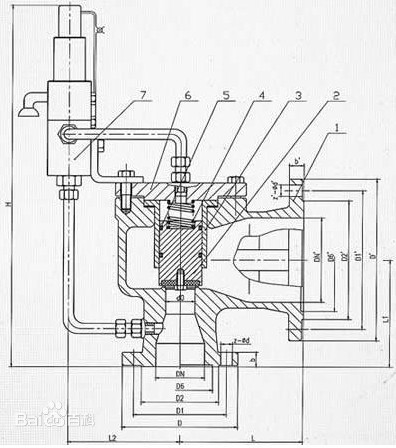

AX46F先導式安全閥結構圖
|
No
|
零件名稱
|
Ax46Y/F AF46Y/F 材料
|
KAX46Y/F 材料
|
|
1
|
閥 體
|
WCB
|
WCB
|
|
2
|
閥 瓣
|
2Cr13/2Cr13+PTFE
|
1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
|
|
3
|
導 向 套
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
4
|
彈 簧
|
50CrVA
|
50CrVA
|
|
5
|
O 型圈 O
|
氟橡膠
|
氟橡膠
|
|
6
|
閥 蓋
|
25
|
25
|
|
7
|
導 閥
|
部件
|
|
