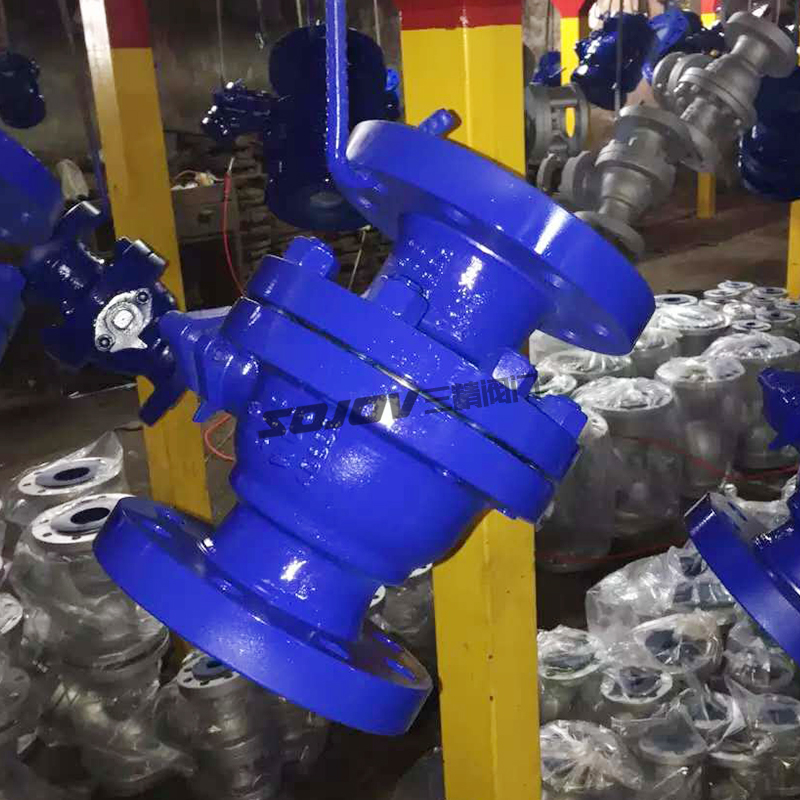

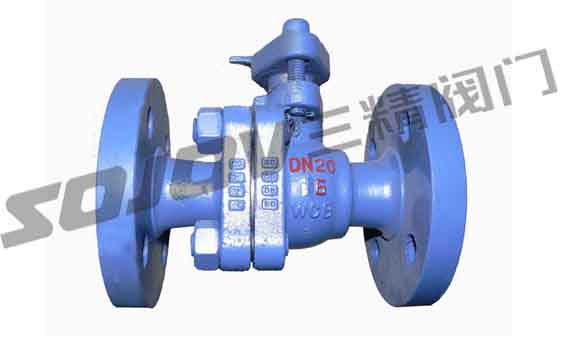

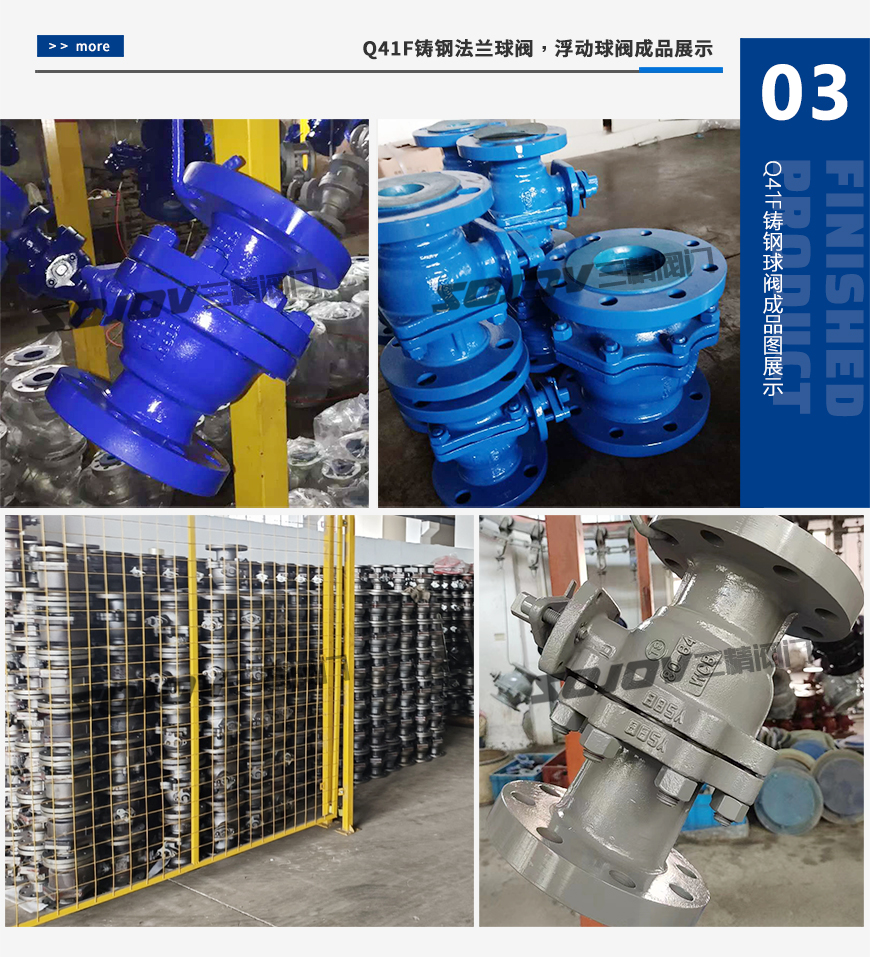

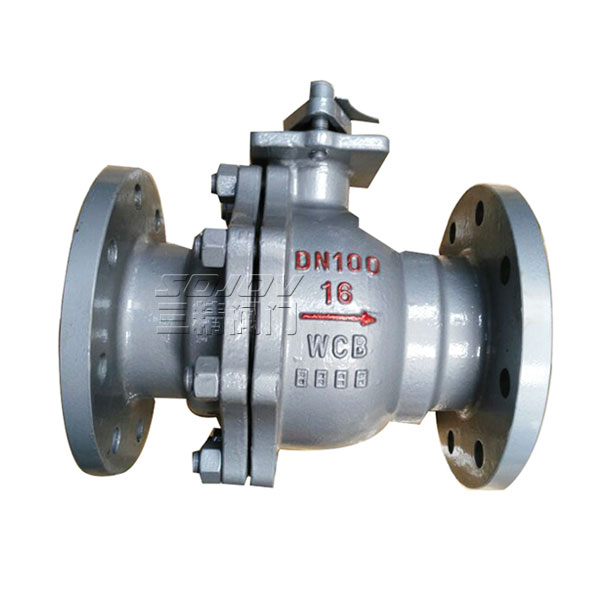

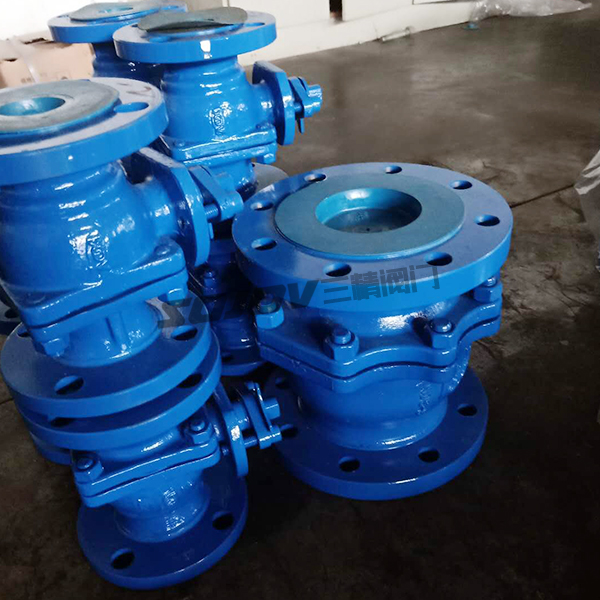

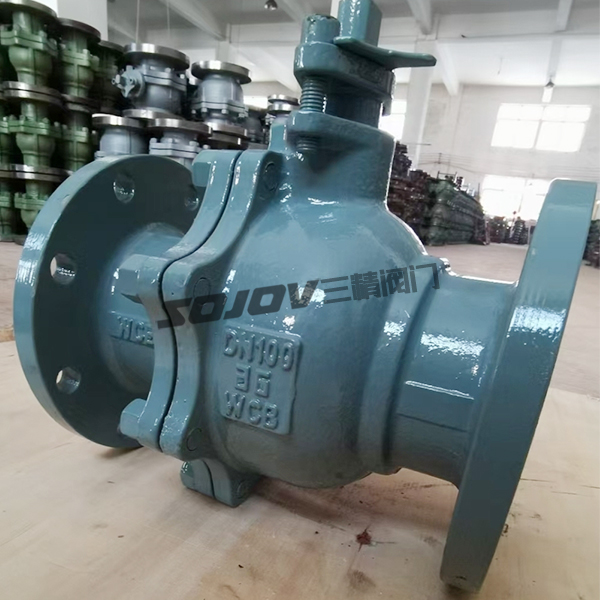

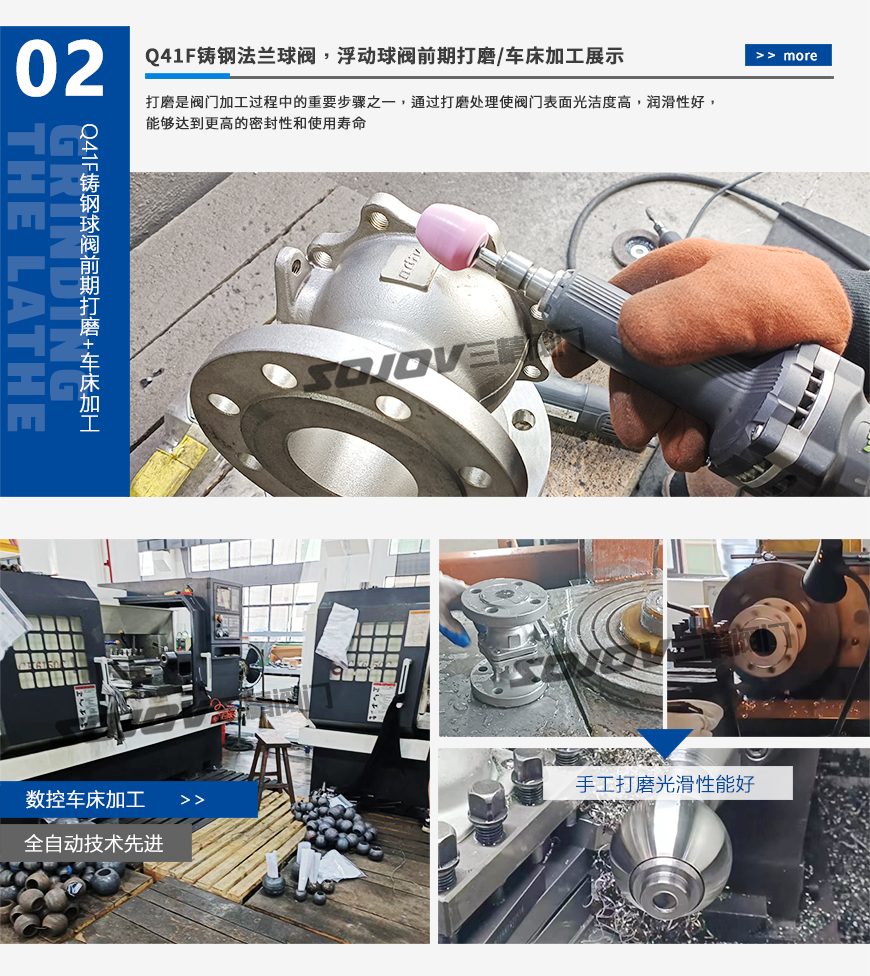

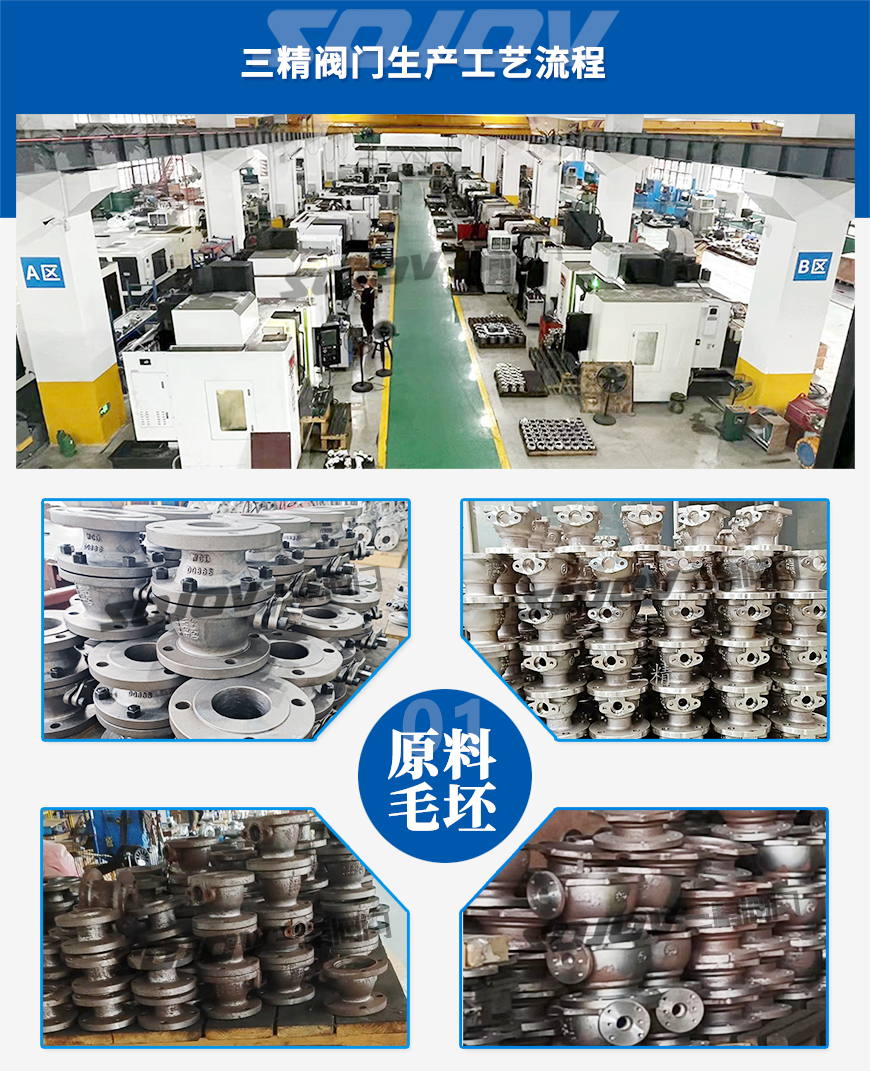

Q41F鑄鋼法蘭球閥，浮動球閥
1、 流體阻力小，其阻力系數與同長度的管段相等。
2、結構簡單、體積小、重量輕。
3、緊密可靠，目前球閥的密封面材料廣泛使用塑料，密封性好，在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。本類閥門在管道中一般應當水平安裝。
產品詳情
產品介紹
|
球閥型號：Q41F |
球閥 通徑：150MM-250MM |
球閥使用壓力：1.6MPA -10.0MPA |
|
球閥 連接方式：法蘭連接 |
球閥 操作操作操作方式：手動 |
球閥主要功能：起開關作用 |
|
球閥使用介質：水.油品.蒸汽 |
球閥材質：鑄鋼.不銹鋼 |
球閥標準：機械部標準或定做非標 |
鑄鋼球閥應用規范：1、設計制造造GB12235-892、結構長度按GB12221-893、法蘭尺寸按JB/T79-94閥門檢查和試驗按APID.598
主要零件材料
|
序號
No. |
材料標準
|
材料牌號
|
序號
No. |
材料標準
|
材料牌號
|
||||||
|
碳鋼
|
不銹鋼
|
碳鋼
|
不銹鋼
|
||||||||
| 零件名稱 |
GB
|
ASTM
|
GB
|
ASTM
|
零件名稱
|
GB
|
ASTM
|
GB
|
ASTM
|
||
|
01
|
閥體
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
10
|
閥座密封圈
|
石墨
|
|||
|
02
|
閥蓋
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
11
|
閥桿
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316/
F304L/F316L |
|
03
|
雙頭螺柱
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
12
|
止推軸承
|
金屬夾PTEE
|
|||
|
04
|
螺母
|
45
|
A194-2H
|
0Cr18Ni
|
A194-8M
|
13
|
閥桿填料
|
石墨
|
|||
|
05
|
墊圈
|
金屬夾石墨
|
14
|
填料壓環
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti |
F304/F316/
F304L/F316L |
|||
|
06
|
球體
|
2Cr13滲氮
|
A276-410滲氮
|
1Cr18Ni9Ti
1Cr18Ni12Mo2T 滲氮 |
F304/F316/
F304L/F316L 滲氮 |
15
|
填料壓蓋
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/
CF3/CF3M |
|
07
|
閥座
|
2Cr13滲氮
|
A276-410滲氮
|
1Cr18Ni9Ti
1Cr18Ni12Mo2T 滲氮 |
F304/F316/
F304L/F316L 滲氮 |
16
|
螺釘
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
|
08
|
閥座支承圈
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2T |
F304/F316/
F304L/F316L |
17
|
定位板
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
|
304
|
|
09
|
閥座彈簧
|
17-7PH
|
17-7PH
|
17-7PH
|
17-7PH
|
|
|
|
|
|
|
PN1.6MPa主要連接尺寸
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
80
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
PN2.5MPa主要連接尺寸
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
PN4.0MPa主要連接尺寸
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
PN6.4MPa主要連接尺寸
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
PN10.0MPa主要連接尺寸
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料，密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。本類閥門在管道中一般應當水平安裝。
訂貨須知：
一、①鑄鋼球閥產品名稱與型號②鑄鋼球閥口徑③鑄鋼球閥是否帶附件以便我們的為您正確選型④鑄鋼球閥的使用壓力⑤鑄鋼球閥的使用介質的溫度。
二、若已經由設計單位選定三精公司的鑄鋼球閥型號，請按鑄鋼球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【 http://www.cnsjv.com 三精公司】
售后服務承諾
對于貴公司在三精閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復最快解決問題。三精閥門訂購須
1、根據使用場所、用途，且了解有關法規、規格、標準、方針、許用認可后既可選用適合各種要求的閥
2、確認閥門的工作條件、使用規格、適用介質、對應材質、操作方式、工作壓力、介質溫度；
3、確定與管道相匹配的公稱通徑：DN(mm)、NPS( " )；
4、確定與管道相連接方式：法蘭式、內(外)螺紋式、焊接式、對夾式、卡箍式、卡套式等；
5、確定閥門操作的驅動方式：手動、蝸輪蝸桿傳動、氣動、電動、液動、電磁動、電液動等；
6、確認閥門的類型：球閥、閘閥、蝶閥、截止閥、止回閥、調節閥、電磁閥、安全閥、減壓閥、疏水閥、針型閥、角座閥、隔膜閥、平衡閥、過濾器及其它特種閥；
7、確定閥門的使用形式：開關型、調節型、安全型、自動型、排放型等；
8、確定閥門殼體及內件的材料：碳鋼、合金鋼、不銹鋼、球墨鑄鐵、灰鑄鐵、銅合金、鋁合金、塑料等；
9、確定閥門的密封性能要求、密封等級或密封泄漏量；
10、確定閥門的防護涂層要求、包裝要求、運輸要求；
11、特殊需要的閥門還應確定：結構長度、閥門高度、外型尺寸、流阻、排放能力、流量特性、防護等級、防爆性能等參數；
12、確定閥門的安裝位置及姿勢。
