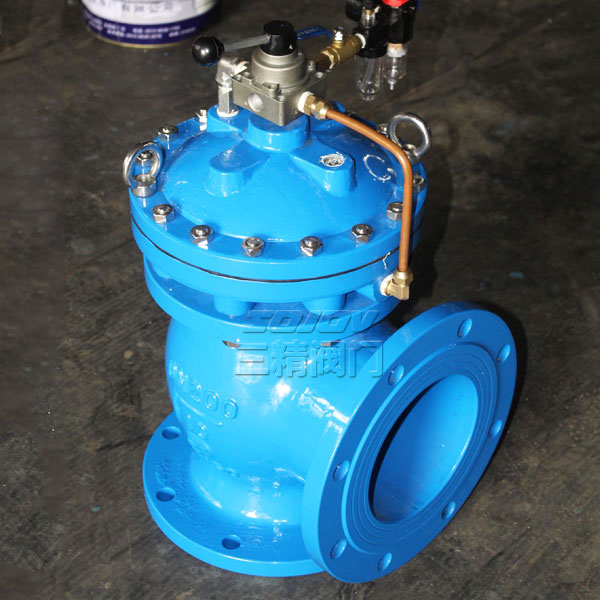

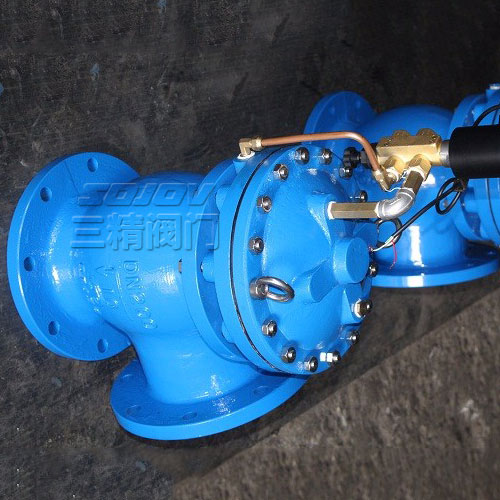

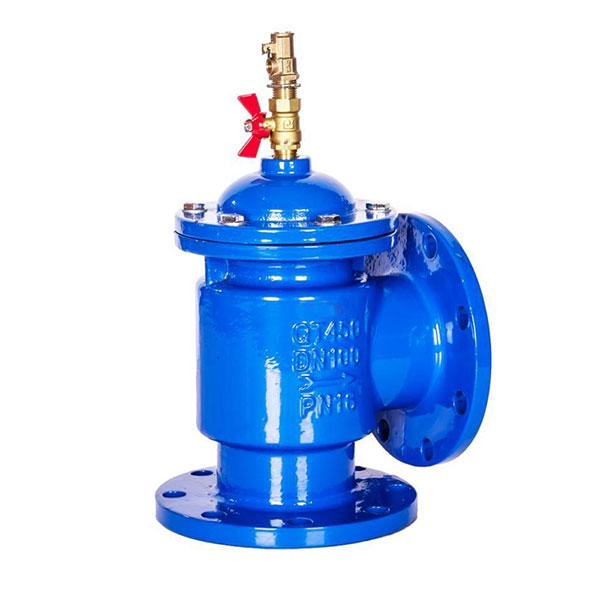

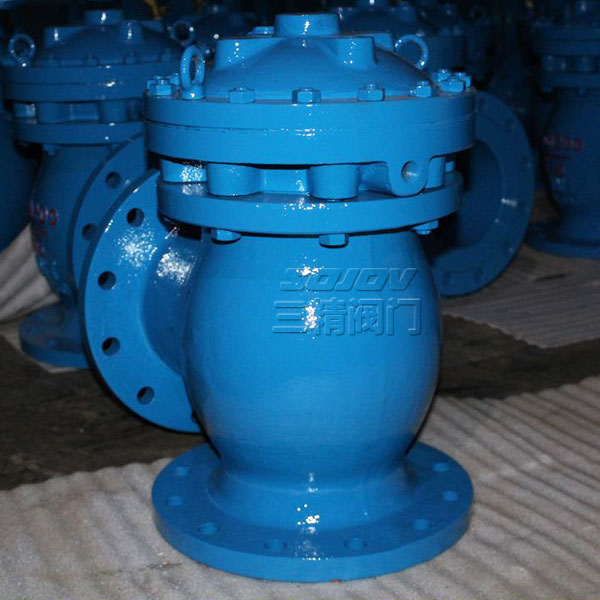

H142X液壓水位控制閥
品牌：三精閥門
產品型號：H142X
公稱壓力：1.0-1.6Mpa
公稱通徑：DN40-DN300
適用介質：清水
使用溫度：0-80℃
度法蘭標準：GB/T17241.6GB/9113
試驗標準：GB/T13927 AP1598
產品詳情
H142X液壓水位控制閥產品概述
H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低�；钊舷滦纬蓧翰�，在H142X液壓水位控制閥壓差作用下H142X液壓水位控制閥的閥瓣打開進行供水作業;當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。
H142X液壓水位控制閥工作原理
H142X液壓水位控制閥當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。
H142X液壓水位控制閥性能特點
1、運用液壓原理控制，結構新穎合理。
2、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。
3、重量輕，體積小。
4、安裝維修方便。
H142X液壓水位控制閥主要技術參數
產品型號：H142X
公稱壓力：1.0-1.6Mpa
公稱通徑：DN40-DN300
適用介質：清水
使用溫度：0-80℃
度法蘭標準：GB/T17241.6GB/9113
試驗標準：GB/T13927 AP1598

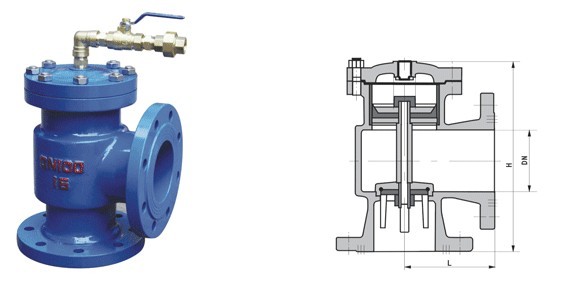

H142X液壓水位控制閥主要連接尺寸
|
公稱通徑 （mm） |
尺 寸（mm） |
|
|
L |
H |
|
|
40 |
107 |
235 |
|
50 |
115 |
243 |
|
65 |
125 |
258 |
|
80 |
135 |
280 |
|
100 |
146 |
307 |
|
125 |
165 |
358 |
|
150 |
180 |
400 |
|
200 |
215 |
490 |
|
250 |
255 |
576 |
|
300 |
285 |
663 |
|
350 |
325 |
750 |
