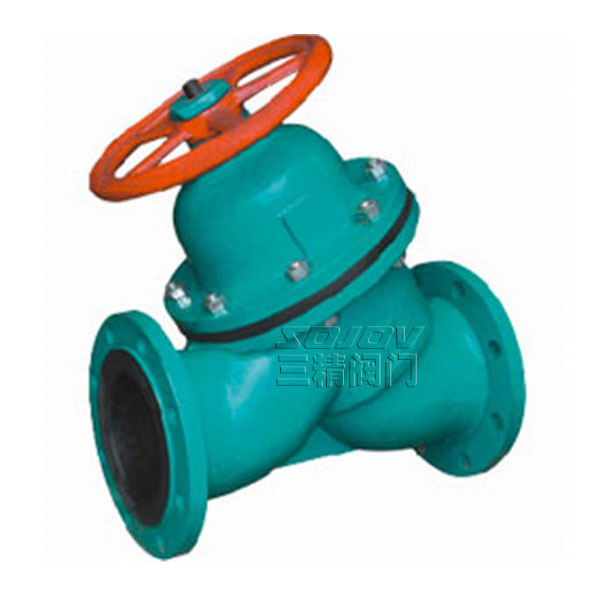

G45J直流式襯膠隔膜閥

隔膜閥(diaphragmvalve)是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。

產品樣本下載隔膜閥系列實物圖產品小樣圖

下一個[G49J三通襯膠隔膜閥]上一個：[EG6k41wJ英標氣動襯膠隔膜閥 (常開式) ]

產品詳情

直流式襯膠隔膜閥用途：

直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）壓力等級：PN0.6、1.0、1.6

直流式襯膠隔膜閥材料：

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼襯里：無襯里、橡膠隔膜：橡膠閥瓣：鑄鐵、碳鋼閥桿：碳鋼、不銹鋼手輪：鑄鐵

直流式襯膠隔膜閥測試：

襯里層：電火花檢測 試驗與檢驗按GB/T13297標準 公稱壓力：PN（Mpa）閥體：PN×1.5 密封：PN×1.1

直流式襯膠隔膜閥  結構特點：

隔膜閥是一種特殊形式的截止閥；

1、彈性密封的開閉件，確保沒有內漏；

2、流線型的流道，使得壓力損失小；

3、沒有填料函，因此沒有外漏；

4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；

5、隔膜可更換，維護費用低；

6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

直流式襯膠隔膜閥主要尺寸及重量：

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	質量
25	0.6	0.6	145	115	85	4-14	2	178	190	120	-
32			160	140	100	4-18	2	196	217	140	-
40			180	150	110	4-18	3	196	217	140	14
50			210	165	125	4-18	3	219	240	200	20
65			250	185	145	4-18	3	264	272	200	29
80			300	200	160	4-18	3	285	315	280	42
100			350	220	180	8-18	3	352	383	320	61
125			400	250	210	8-18	3	470	515	320	79．5
150		0．4	460	285	240	8-22	3	508	554	400	150
200			570	340	295	8-22	4	602	660	500	236．5
250			680	395	350	12-22	4	708	786	500	-
300			790	445	400	12-22	4

三精閥門公司訂貨須知：

一、①直流式襯膠隔膜閥產品名稱與型號②直流式襯膠隔膜閥口徑③直流式襯膠隔膜閥是否帶附件以便我們的為您正確選型④直流式襯膠隔膜閥的使用壓力⑤直流式襯膠隔膜閥的使用介質的溫度。

二、若已經由設計單位選定三精閥門公司的直流式襯膠隔膜閥型號，請按直流式襯膠隔膜閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
