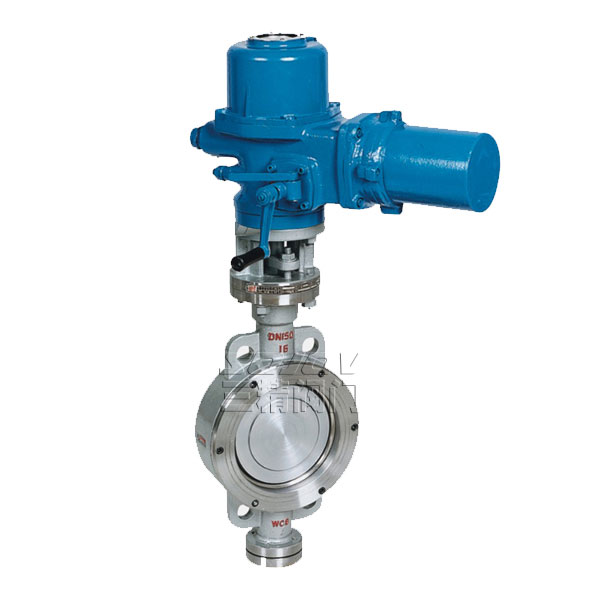

D973H電動對夾式金屬硬密封蝶閥

電動對夾式金屬硬密封蝶閥電動硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

產品樣本下載蝶閥系列實物圖產品小樣圖

下一個[D943H電動法蘭式硬密封蝶閥 ]上一個：[SD643H氣動法蘭式伸縮蝶閥]

產品詳情

D973H電動對夾式金屬硬密封蝶閥概述

電動蝶閥型號：D973H	電動蝶閥公稱通徑：50MM-1200MM	電動蝶閥使用壓力：1.6MPA -2.5MPA
電動蝶閥連接方式：對夾式	電動蝶閥形式：電動	電動蝶閥主要功能：起開關作用
電動蝶閥使用介質：水油品蒸汽	電動蝶閥材質：鑄鋼不銹鋼	電動蝶閥標準：機械部標準或定做非標

電動對夾式金屬硬密封蝶閥特點

電動對夾式金屬硬密封蝶閥電動硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。電動對夾式金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性,使用壽命長,電動硬密封蝶閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

D973H電動對夾式金屬硬密封蝶閥外形尺寸1

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D973H			PN0.6MPa		PN1.0MPa
	L	H	H3	A3	B3	D1	Z-d	D1	Z-d
50	43	112	530	250	255	110	4-14	125	4-18
65	46	115	550	250	255	130	4-14	145	4-18
80	64	120	565	250	255	150	4-18	160	8-18
100	64	138	600	250	255	170	8-18	180	8-18
125	70	164	640	250	255	200	8-18	210	8-18
150	76	175	705	300	315	225	8-18	240	8-22
200	89	208	775	300	315	280	12-18	295	8-22
250	114	243	945	300	315	335	12-22	350	12-22
300	114	283	1070	300	315	395	12-22	400	12-22
350	127	310	1140	300	315	445	16-22	460	16-22
400	140	340	1210	300	315	495	16-22	515	16-26
450	152	380	1335	575	714	550	16-22	565	20-26
500	152	410	1415	575	714	600	20-22	620	20-26
600	178	470	1605	656	810	705	20-26	725	20-30
700	229	550	1844	656	810	810	24-26	840	24-30
800	241	640	2040	656	810	902	24-30	950	24-33
900	241	710	2255	785	863	1020	24-30	1050	28-33
1000	300	770	2380	785	863	1120	28-30	1160	28-36
1200	360	890	2640	785	863	1340	32-33	1380	32-39

D973H電動對夾式金屬硬密封蝶閥外形尺寸2

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D973H			PN1.6MPa		PN2.5MPa
	L	H	H3	A3	B3	D1	Z-d	D1	Z-d
50	43	112	530	250	255	125	4-18	125	4-18
65	46	115	550	250	255	145	4-18	145	8-18
80	49	120	565	250	255	160	8-18	160	8-18
100	56	138	600	250	255	180	8-18	190	8-22
125	64	164	640	250	255	210	8-18	220	8-26
150	70	175	705	300	315	240	8-22	250	8-26
200	71	208	775	300	315	295	12-22	310	12-26
250	76	243	945	300	315	335	12-26	370	12-30
300	83	283	1070	300	315	410	12-26	430	16-30
350	92	310	1140	300	315	470	16-26	490	16-33
400	102	340	1210	300	315	525	16-30	550	16-36
450	114	380	1335	575	714	585	20-30	600	20-36
500	127	410	1415	575	714	650	20-33	660	20-36
600	154	470	1605	656	810	770	20-36	770	20-39
700	165	550	1844	656	810	840	24-36	875	24-42
800	190	640	2040	656	810	950	24-39	990	24-48
900	203	710	2255	785	863	1050	28-39	1090	28-48
1000	216	770	2380	785	863	1170	28-42	1210	28-56
1200	254	890	2640	785	863	1390	32-48	1420	32-56

D973-(40)C、P、R、V電動對夾式金屬硬密封不銹鋼蝶閥

公稱通徑 DN	外形尺寸					連接尺寸
	L	H	D973H			PN4.OMPa
	L	H	H3	A3	B3	D1	Z-d
50	43	112	530	250	255	125	4-18
65	46	115	550	250	255	145	8-18
80	49	120	565	250	255	160	8-18
100	56	138	600	250	255	190	8-22
125	64	164	640	250	255	220	8-26
150	70	175	705	300	315	250	8-26
200	71	208	775	300	315	320	12-30
250	76	243	945	300	315	385	12-33
300	83	283	1070	300	315	450	16-33
350	92	310	1140	300	315	510	16-36
400	102	340	1210	300	315	585	16-39
450	114	380	1335	575	714	610	20-39
500	127	410	1415	575	714	670	20-42

蝶閥訂貨主要事項：

蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
