氣體減壓閥結構特點，氣體減壓閥技術參數
時間：2020/6/13 9:09:44 來源：三精閥門 瀏覽數：4110
氣體減壓閥是一種自動降低管路工作壓力的專門裝置，它可將閥前管路較高的液體壓力減少至閥后管路所需的水平。減壓閥的構造類型很多，按結構形式可分為薄膜式、彈簧薄膜式、活塞式、杠桿式和波紋管式等。按閥座數目可人為單座式和雙座式。按閥瓣的位置不同可分為正作用式和反作用式。按介質可以分為氮氣減壓閥、氫氣減壓閥、氧氣減壓閥等。

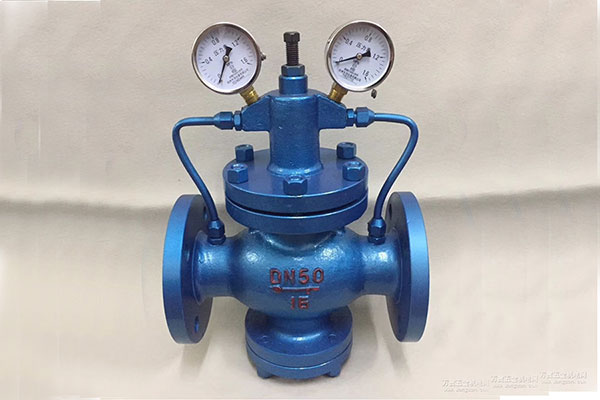

Yk43X/F氣體減壓閥
氣體減壓閥結構特點
氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于氣體管路，如空氣減壓閥、氮氣減壓閥、氧氣減壓閥、氫氣減壓閥 、液化氣減壓閥、天然氣等氣體。
氣體減壓閥技術參數
| 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
| 流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
| 最小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989 | |||||
