蝶閥設計時軸承選型考慮的因素
|
|

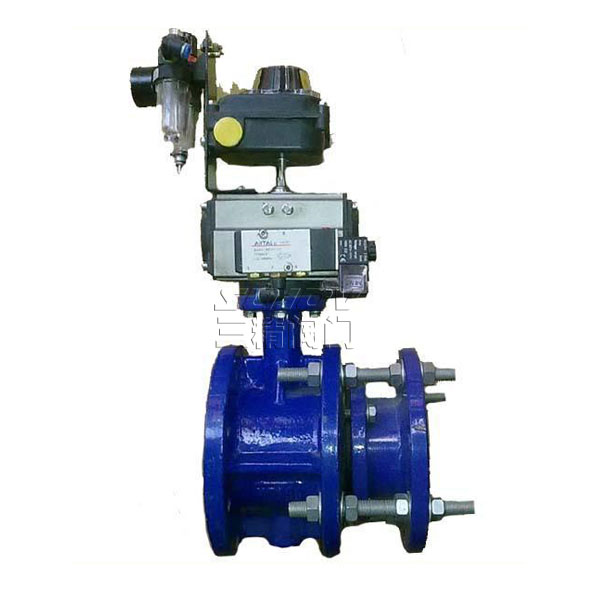

SD643H氣動法蘭式伸縮蝶閥產品簡介：
|
|
伸縮蝶閥結構特點：設計新穎、合理,結構獨特,重量輕,操作方便,啟閉快速;伸縮蝶閥除了能作調節和截流作用,補償管道溫差產生的熱脹冷縮功能外,還能為安裝更換、維修閥門提供方便;密封部位可調節更換,密封性能可靠[詳細信息...]
|
|
|
D973H電動對夾式金屬硬密封蝶閥產品簡介：
|
|
電動對夾式金屬硬密封蝶閥電動硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。[詳細信息...]
|
|
|
D943H電動法蘭式硬密封蝶閥 產品簡介：
|
|
電動法蘭式硬密封蝶閥引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。[詳細信息...]
|
|
|
BD343H法蘭式硬密封保溫蝶閥產品簡介：
|
|
型法蘭式硬密封保溫蝶閥.不銹鋼夾套蝶閥.法蘭式蝶閥[詳細信息...]
|
|
|
D943H法蘭式硬密封蝶閥產品簡介：
|
|
D943H電動法蘭式彈性硬密封蝶閥利用了一個安裝在閥體上的彈性不不銹鋼密封圈來實現真正的零泄漏;引進能夠國外先進技術的基礎上，采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用[詳細信息...]
|
軸承是支承軸頸、耳軸、樞軸、短軸及軸上零件，用于減小摩擦和保證回轉精度，并使軸及軸上零件在其中轉動、擺動或滑動的機器部件。軸承選型的科學合理與否，不僅影響產品性能的保證、功能的實現，而且影響著產品的生產制造、運行維護的成本。
蝶閥是近年來發展速度最快的閥門類型之一，其在工藝系統中既可作隔離切斷用，也可作自動調節用，主要由閥體、蝶板、閥軸、填料、軸承及驅動裝置等零部件組成。驅動裝置的輸出動力，經由閥軸傳遞給蝶板，從而實現隔離切斷或調節功能。軸承作為閥軸不可或缺的支撐部件，其科學合理的選型至關重要。
結構形式
蝶閥軸支撐結構的一般形式見圖1～圖4。圖1適用于低中壓小規格整軸式蝶閥，閥軸由安裝在閥體上的一組滑動軸承支撐，滑動軸承的外徑與閥體一般采用小間隙配合或過渡配合，內徑與閥軸之間一般采用H9/f9（d9）。
