法蘭楔式閘閥主要特點及技術參數
時間：2020/11/7 13:09:59 來源：三精閥門 瀏覽數：3982
法蘭楔式閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。楔形閘閥,是閘閥的一種。因其密封面與垂直中心線成某種角度即兩個密封面成楔形而得名。一般情況下，兩密封面成楔形的閘閥，密封面與垂直中心線的角度為2°52’、 3°30’、5°、8°、10° 等。楔形閘閥分為明桿閘閥和暗桿閘閥，楔形單閘板閥和楔形雙閘板閥。驅動方式有：電動，氣動，手動，氣液動等，連接方式有采用法蘭式、焊接式、對夾式。

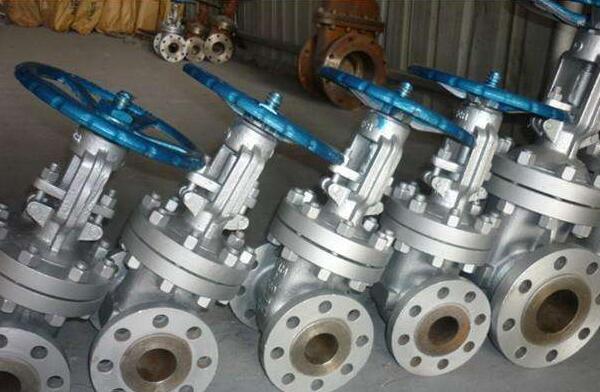

法蘭楔式閘閥
法蘭楔式閘閥主要特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小;
2、密封面采用不銹鋼和硬質合金，使用壽命長;
3、采用柔性石墨填料、密封可靠，操作輕便靈活;
4、驅動方式為手動、氣動、電動、齒輪傳動;
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
法蘭楔式閘閥主要技術參數
|
公稱壓力PN（MPa）
|
殼體
|
試驗壓力（MPa）
|
上密封
|
|
|
密封（液）
|
密封（氣）
|
|
|
|
|
1.6
|
2.4
|
1.8
|
0.6
|
1.8
|
|
2.5
|
3.8
|
2.8
|
0.6
|
2.8
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.0
|
0.6
|
7.0
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
18.0
|
0.6
|
18.0
|
