上展式放料閥和下展式放料閥區別有哪些
時間：2020/9/5 15:36:15 來源：三精閥門 瀏覽數：3277
放料閥操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘等零件。本類閥門在管道中一般應當水平安裝。閥門行業從業人員經常對上展式放料閥和下展式放料閥的區別有所困惑，今天我們將對上展式和下展式放料閥的適用性、結構、尺寸、力矩等方面進行了分析，比較了上展式放料閥和下展式放料閥的區別：

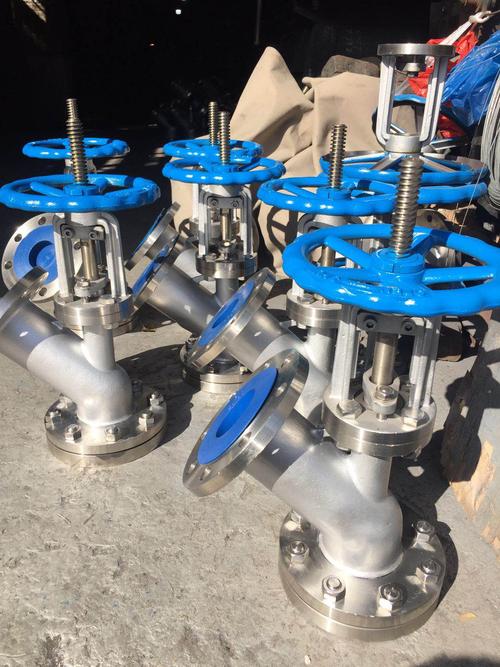

上展式放料閥
上展式放料閥和下展式放料閥區別
放料閥主要用于反應釜、儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要將閥底結構設計為平底型閥體為V型并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷和耐腐蝕的密封圈，在開啟閥門瞬間可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理使表面硬度達到HRC56-62，具有高耐磨耐腐蝕的功能。閥瓣密封根據需要是封面均堆焊有硬質合金密封副采用線密封保證密封的可靠性并可防止結疤的同時采取短行程閥瓣的設計。大多在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。操作方式例如手動、氣動（彈簧復位式、雙作用式、帶手輪和不帶手輪）、電動、液動、齒輪等。
1、適用性區別
放料閥主要用于儲料罐、反應釜及其他容器的底部用來排放物料，閥門通常采用法蘭或對接焊與設備連接并位于其底部，主要是消除了工藝介質通常在容器出口的殘留現象。根據實際情況的需要它們分為上展式、下展式做成的；上展式用于有攪拌器放料閥的反應釜放料而下展式放料閥用于框式錨式攪拌器的反應釜放料。
2、結構區別

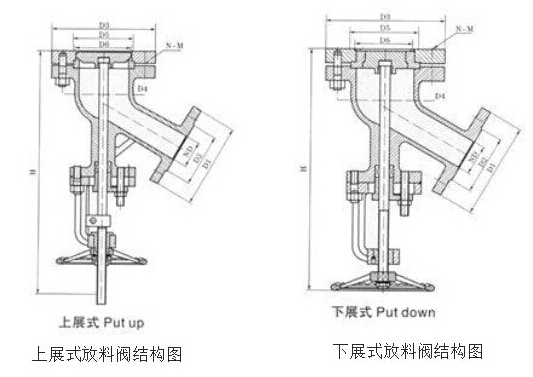

結構圖
3、啟閉力矩的區別
上展式放料閥為閥瓣向上運動閥門打開，打開時閥門需克服介質的作用力所以打開時較關閉力矩大。下展式式放料閥為閥瓣(柱塞)向下運動閥門打開，打開時運動方向與介質作用力相同因此打開時較關閉的力矩小。
4、啟閉行程的區別
啟閉行程不同安裝尺寸有大小上展式放料閥和下展式放料閥啟閉行程小、安裝高度較小。柱塞式的放料閥按柱塞結構和運動方式分為升降桿和旋轉桿兩種結構形式，升降桿結構形式它要求有較大的安裝空間但可依據柱塞的運動方式和位置直觀地判斷閥門的啟閉和位置。旋轉桿結構形式安裝高度最小在啟閉過程中柱塞只做旋轉運動，它要依據帶有啟閉位置指示器來判斷閥門的啟閉和位置。
