先導式電磁閥工作原理 先導式電磁閥結構特點
時間：2020/4/16 8:45:35 來源：三精閥門 瀏覽數：5625
先導式電磁閥廣泛適用于存在壓差的的介質環境中，先導式電磁閥的結構主要分為兩個部分，一個是先導閥，另一個是主閥。這兩個部分通過閥體內腔相連，其他的部件還有：動鐵芯、靜鐵芯、電磁閥線圈、彈簧等。先導式電磁閥，通電時，依靠電磁力提起閥桿，導閥口打開，此時電磁閥上腔通過先導孔卸壓，在主閥芯周圍形成上低下高的壓差，在壓力差的作用下，流體壓力推動主閥芯向上移動將主閥口打開；斷電時，在彈簧力和主閥芯重力的作用下，閥桿復位，先導孔關閉，主閥芯向下移動，主閥口關閉；電磁閥上腔壓力升高，流體壓力向主閥芯加壓，密封更好。

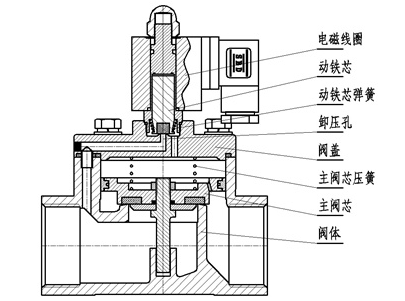

先導式電磁閥
先導式電磁閥工作原理
先導式電磁閥在通電之后，先導孔因為電磁力而打開，這時候上腔壓力快速下降，在閥芯的周圍就形成了壓差，且下面的壓力更大。流體的壓力推動著電磁閥的關閉件向上移動，此時閥門就可以打開。當電磁閥斷電之后，彈簧的恢復力把先導孔關閉，入口的壓力通過旁通孔形成上面的壓力較高，而流體的壓力推動著電磁閥關閉件向下移動，此時先導式電磁閥就處于關于狀態。
先導式電磁閥結構特點

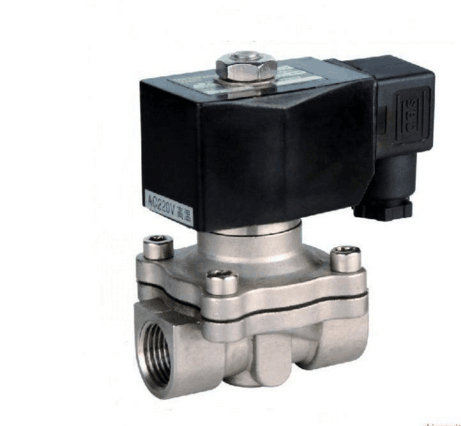

先導式電磁閥
先導式電磁閥是電磁閥中常用及常見的產品，一般是用于管道開關控制，有壓力較的管道中，這類電磁閥門功耗小，發熱小，線圈不易燒毀，可以長時間通電，而且節能，被各行業廣泛使用，對于先導式電磁閥它可以實現更高更精確的控制效果，能夠控制閥口的開關速度，對于需快速通斷也有很好的效果，先導式電磁閥打開時需有先導壓力，否則是無法完全打開的，在先導式電磁閥使用壓力范圍內，介質壓力越大，就密封得越嚴。廣泛應用于航空航天，造船，重型工業，化學工業，鍋爐，加熱設備，干燥設備，清洗設備，及其他加熱管道特點：閥芯均為不銹鋼活塞結構，活塞環具有特殊的耐熱性，耐磨材料; 與金屬閥腔活塞不具有直接摩擦閥體安裝方向無限制; 特殊設計的線圈不易燒壞;長時間停止動作重新啟動，操作也同樣它靈活的。
先導式電磁閥工作過程
常閉型：當線圈通電時，先導閥芯拉開先導孔，腔體壓力釋放閥，活塞驅動靠下腔介質壓力，凸緣電磁閥打開; 復位當線圈斷電時，先導閥芯由彈簧，先導孔關閉時，上腔室的閥是由活塞孔的推力增壓和復位彈簧閉合時，螺線管開閥室是關閉由活塞節流孔增壓器的推力和復位彈簧。
原理簡述：當線圈通電時，先導孔關閉。當線圈斷電時，先導閥芯復位彈簧打開先導孔，腔體壓力釋放閥，活塞靠下腔介質壓力推動，電磁閥被打開。先導膜片式結構，低功能，保護型膜片結構設計，壽命延長兩倍，配管方式可以任意角度安裝，為增強壽命最好是水平管接線圈朝上，線圈防護等級IP65。
