自力式減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。

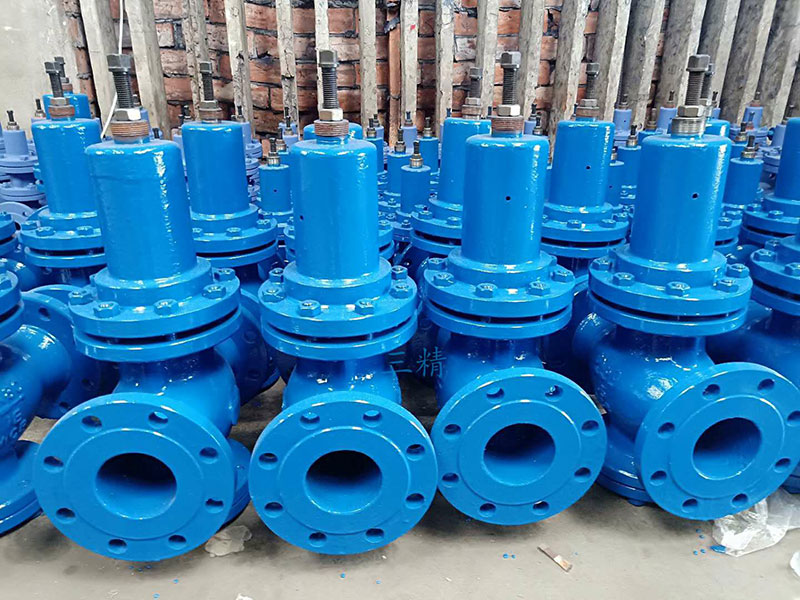

自力式減壓閥

自力式減壓閥安裝應注意事項

1、自力式減壓閥過濾器的設置

該系統中的過濾器在工藝介質干凈、沒雜質的情況下，可以省略。

當介質中有雜質或用帶指揮器的自力式壓力調節閥時應裝過濾器，以防阻塞引壓管路或指揮器、卡死氣缸執行機構及閥芯等。

若限于管路安裝空間或經費，可將過濾網裝在閥前的截止閥上游處。取代過濾器。

2、自力式減壓閥直管段的設置

自力式壓力調節閥前、后應盡量保持一定的直管段(一般為6D(管徑)左右)。閥前取壓點距閥的距離應大于2D;閥后取壓應大于6D。閥前、后還應裝有壓力表，壓力表應靠近取壓點，以便使設定值與取壓值真實一致。

3、自力式減壓閥旁路系統的設置

為保證檢修及出故障時生產能繼續運行，zui好設置旁路系統。

4、自力式減壓閥安裝方式與介質、溫度的關系

1)自力式壓力調節閥安裝方式原則上宜采用，氣體介質正立安裝(執行機構在上、閥體在下)，液體與蒸汽介質倒裝。

2)氣體介質溫度高于70℃低于140℃時.若仍采用正立安裝，應在設計文件(設備表)中注明采用高溫膜片(如乙丙橡膠膜片、硅橡膠膜片等)，否則會造成普通膜片老化。

3)氣體介質溫度高于70℃低于140℃、液體介質溫度高于140℃時，自力式壓力調節閥除采用倒裝外，還應在引壓管路上加裝隔離罐，并應在引壓管路、隔離罐、膜頭處注滿冷媒，以防膜片受高溫老化。

自力式減壓閥適用于水、蒸汽、空氣介質管路上，通過調節使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠介質本身的能量自動保持出口壓力在一定范圍內，但進口壓力和出口壓力之差必須≥0.2MPA/CM
