真空閥門的連接方式
時間：2019/9/29 16:25:42 來源：三精閥門 瀏覽數：7251
真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。波紋管截止閥的波紋管是用不銹鋼、高鋅黃銅JI80、塑料和其他材料制成。小通徑(口徑在10毫米以下)的截止閥關閉件可采用膜片密封。低真空和中真空可以采用球形旋塞閥。
真空閥門的連接方式
1、法蘭連接
這是閥門中用得zui多的連接形式。按結合面形狀又可分為以下幾種：
1)光滑式：用于壓力不高的閥門。加工比較方便
2)凹凸式：工作壓力較高，可使用中硬墊圈
3)榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較好。
4)梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥64公斤/平方厘米的閥門，或高溫閥門。
5)透鏡式：墊圈是透鏡形狀，用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門，或高溫閥門。
6)O形圈式：這是一種較新的法蘭連接形式，它是隨著各種橡膠O形圈的出現，而發展起來的，它在密封效果上比一般平墊圈可靠。

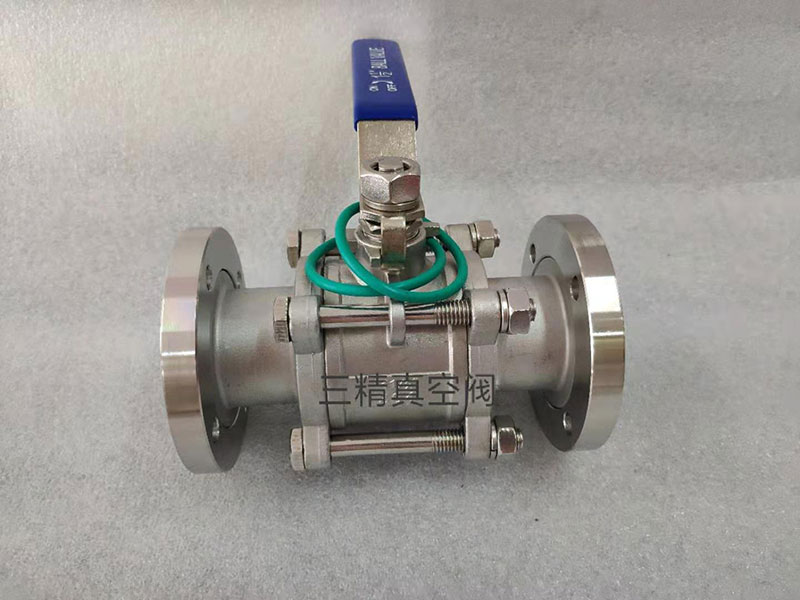

法蘭連接真空閥
2、螺紋連接
這是一種簡便的連接方法，常用于小閥門。又分兩種情況：
1)直接密封：內外螺紋直接起密封作用。為了確保連接處不漏，往往用鉛油、線麻和聚四氟乙烯生料帶填充;其中聚四氟乙烯生料帶，使用日見廣泛;這種材料耐腐蝕性能很好，密封效果，使用和保存方便，拆卸時，可以完整地將其取下，因為它是一層無粘性的薄膜，比鉛油、線麻優越得多。
2)間接密封：螺紋旋緊的力量，傳遞給兩平面間的墊圈，讓墊圈起密封作用。
3、卡套連接
卡套連接，在我國近年才發展起來，它的連接和密封原理是，當旋緊螺母時，卡套受到壓力，使其刃部咬入管子外壁，卡套外錐面又在壓力下與接頭體內錐面密合，因而能夠可靠地防止泄漏。
這種連接形式的優點是：
1)體積小，重量輕，結構簡單，拆裝容易;
2)連接力強，使用范圍廣，可耐高壓(1000公斤/平方厘米)、高溫(650℃)和沖擊振動;
3)可以選用多種材料，適合防腐蝕;
4)加工精度要求不高;
5)便于高空安裝。
目前，卡套連接形式，已在我國某些小口徑閥門產品中采用。
4、卡箍連接
這是一種快速連接方法，它只需兩個螺栓，適用于經常拆卸的低壓閥門。
以上各種連接形式，都是利用外力來抵消介質壓力，實現密封的。下面介紹利用介質壓力進行自緊的連接形式。它的密封圈裝在內錐體處，跟介質相向的一面成一定角度，介質壓力傳給內錐體，又傳遞給密封圈，在一定角度的錐面上，產生兩個分力，一個與閥體中心線平行向外，另一個壓向閥體內壁。后面這個分力便是自緊力。介質壓力愈大，自緊力也愈大。所以這種連接形式，適合于高壓閥門。它比法蘭連接，要節省許多材料和人力，但也需要一定的預緊力，以便在閥內壓力不高時，使用可靠。
