對夾式止回閥結構特點，對夾式止回閥安裝注意事項
時間：2019/8/12 10:09:14 來源：三精閥門 瀏覽數：11591
對夾式止回閥是一種通用單向流體閥門。其重量輕，體積小，容易安裝在法蘭之間，閥門內部由兩個半圓彈簧和板面組成，用銷子固定在閥體上彈簧形變使閥板關閉，流體壓力又使其開啟彈簧的形變很快，這樣能保護管道免受水錘破壞。
對夾式止回閥結構特點
對夾止回閥的閥瓣行程短，閥瓣輕巧，具有彈簧輔助關閉，關閥速度很快。結構長度很短、體積很小、重量很輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長、油壓、緩閉不受介質影響，有較好節能效果等特點，為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價。

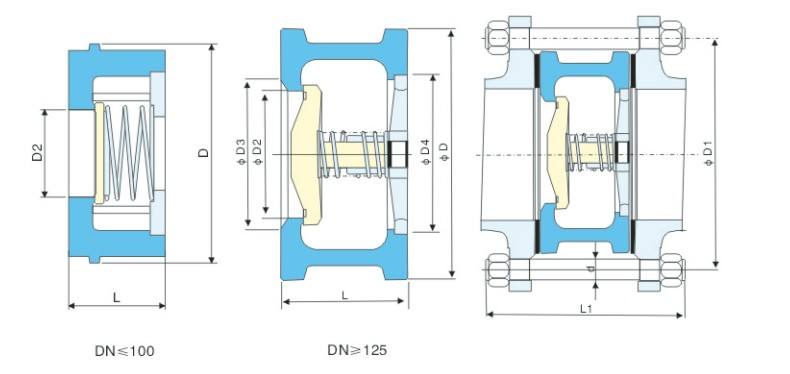

對夾式止回閥結構圖
對夾式止回閥安裝注意事項
1、放置管道時應注意使對夾式止回閥的通過方向與流體流向一致;
2、安裝在垂直放置的管路中，對于水平放置的管路，垂直放置對夾式止回閥;
3、在對夾式止回閥和蝶閥之間使用一個伸縮管，千萬不要將其與其它閥門直接相連;
4、在閥板操作半徑范圍內，避免加入管接頭和阻塞物;
5、不要在對夾式止回閥的前面或者后面安裝一個變徑管;
6、在彎頭附近安裝對夾式止回閥時，要注意留有足夠大的空間;
7、在水泵出口安裝對夾式止回閥時，至少流出六倍閥門直徑的空間以保證蝶板zui終受到流體作用。

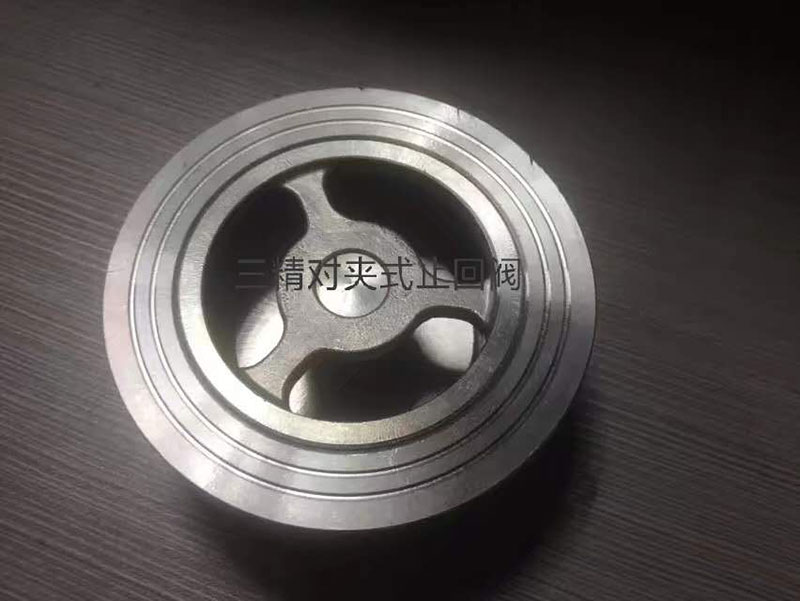

對夾式止回閥
H71H、H71W對夾升降式止回閥采用新型材料采用耐腐蝕不銹鋼或碳鋼�？稍谌魏挝恢玫墓苈飞习惭b，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。其各項指標都優于目前市售的任何一種上回閥。它的運用范圍廣泛用于給排水、消防、建筑、暖通、工業系統。凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。例如：可安裝于水泵出口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的，有較好節能效果。
