止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端(下側)流入，從出口端(上側)流出。當進口壓力大于閥瓣重量及其流動阻力之和時，閥門被開啟。反之，介質倒流時閥門則關閉。旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣，工作原理與升降式止回閥相似。止回閥常用作抽水裝置的底閥，可以阻止水的回流。止固閥與截止閥組合使用，可起到安全隔離的作用。缺點是阻力大，關閉時密封性差。止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。

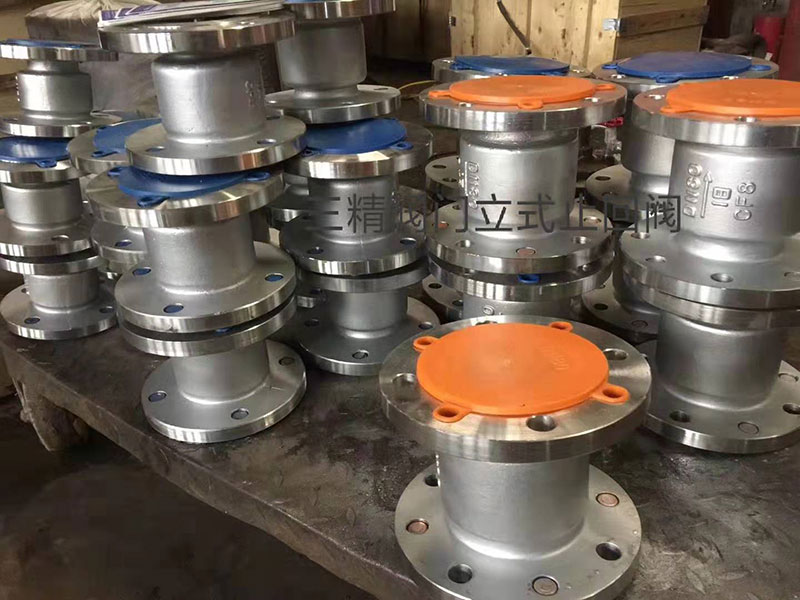

止回閥

止回閥按結構劃分

止回閥按結構劃分可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為蝶式雙瓣、蝶式單瓣，以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接和對夾連接四種。

止回閥型號編制方式

如H41H-16C按照順序

止回閥附加型號：HH(微阻緩閉止回閥)、BH(保溫止回閥)、HQ(滾球式止回閥)。

1、止回閥類型：H代表止回閥。

2、止回閥連接：4代表法蘭、6代表焊接、7代表對夾。

3、止回閥形式：1代表升降式、2代表立式、4代表旋啟式、6代表雙瓣式、8代表蝶形。

4、止回閥密封：B(巴氏合金)、F(氟塑料)、H(不銹鋼)、M(蒙乃爾合金)、X(橡膠)、Y(硬質合金)、W(直接加工)。

5、止回閥壓力：16(壓力16公斤)、PN1.6-2.5MPa、磅級150LB-2500LB、日標5K-63K。

6、止回閥材質：Q-球墨鑄鐵、C-碳鋼、P-304、 R-316、A-鈦合金、I-鉻鉬鋼

止回閥常見型號

對夾升降式止回閥：H71X、H71H;對夾蝶形雙瓣止回閥：H76X、H76X;對夾圓片式止回閥：H74H、H74I、H74M;靜音止回閥：H42H、H42W;微阻緩閉止回閥：HH44H、HH46H、HH49H;橡膠瓣止回閥：HC44X;消聲止回閥：HC41H、HC41X、HC41T;升降式止回閥：H41H、H41W;滑道滾球式止回閥：HQ41X;焊接止回閥：H61Y、H62Y、H64Y。

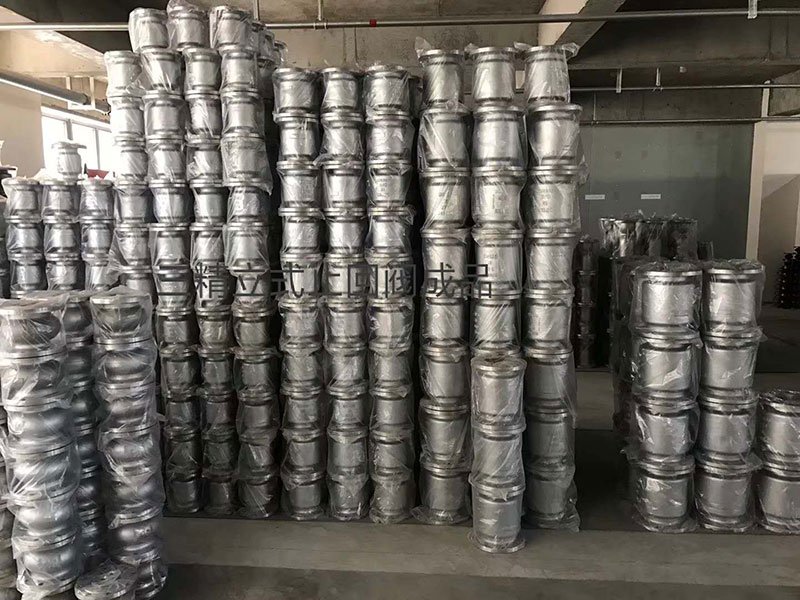

止回閥

止回閥在管道系統中不要讓止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。安裝時注意介質流動的方向應與閥體所標箭頭方向一致。升降式垂直瓣止回閥應安裝在垂直管道上。升降式水平瓣止回閥應安裝在水平管道上。
